Alle (bronnen van) weergegevens, gebruikt bij de discussie omtrent de propagatie van radiogolven hier nog eens bijeengebracht. Het paarse lijntje in vele figuren is de veronderstelde radiopropagatie. Kaartmateriaal veelal ontrokken aan GoogleEarth. Het rapport, dat tijdens het proces (Den Bosch 2003/4) werd gebruikt kan hier worden gedownload. De geel gekleurde passages hebben betrekking op de weergegevens, die golden tot en met het gevoerde gesprek.
![]() |

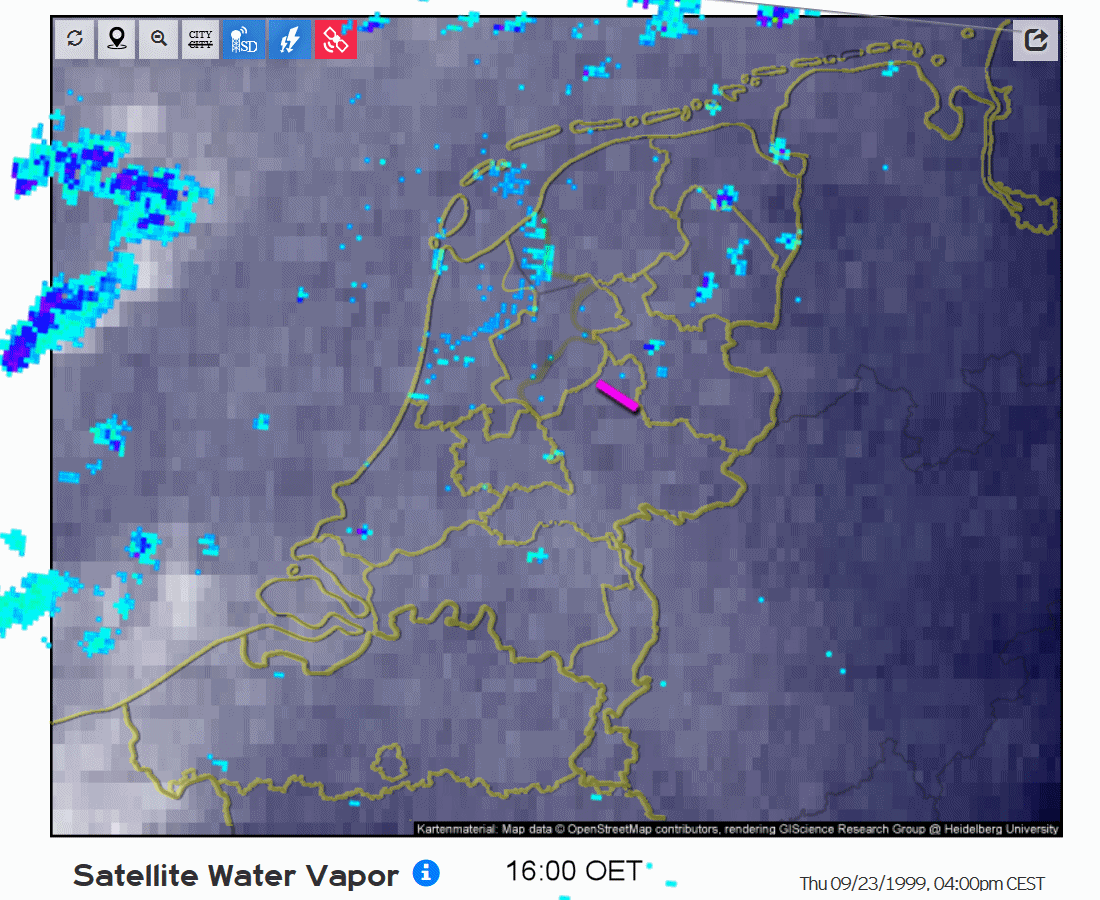

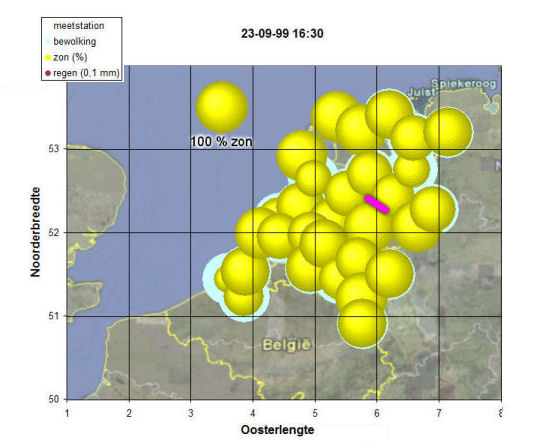

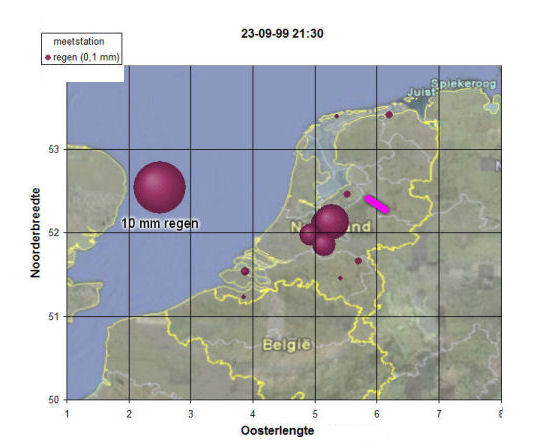

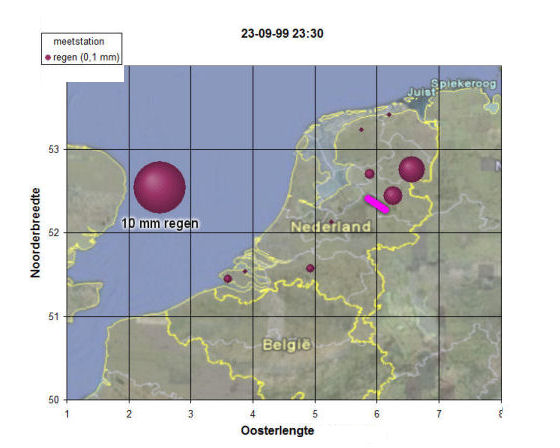

Via de website van meteologix is het mogelijk satellietbeelden en radar beelden
te bekijken. Hier zijn deze beelden gecombineerd. Met een snelheid van 50 km/hr
trekt een regengebied in NO-richting over centraal Nederland. Zoals gebruikelijk
wordt een dergelijke passage voorafgegaan van een inversie en een toenemende
bewolking. De inversie kan heel goed juist om 20:30 de positie van Louwes'
telefoongesprek kunnen hebben bereikt. |
![]() |

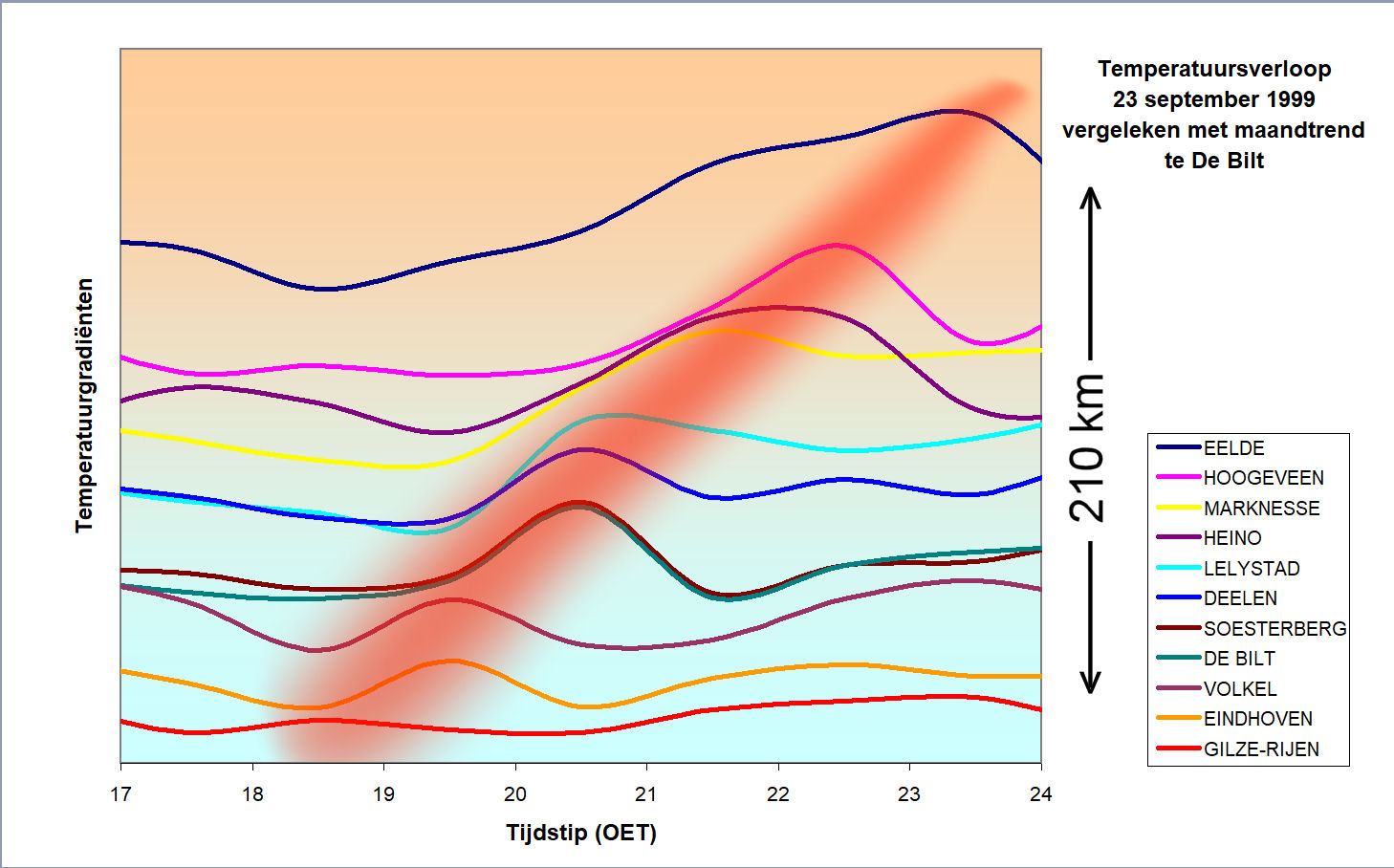

De passage van dit regengebied valt ook af te lezen in
deze opeenvolging van temperatuursregistraties (gerangschikt van Z naar N). De
bovenlucht was warmer en kwam na enige tijd aan de grond. Ook hier schuift deze zone
met een snelheid van ca. 50 km/hr op naar NO. |
![]() |

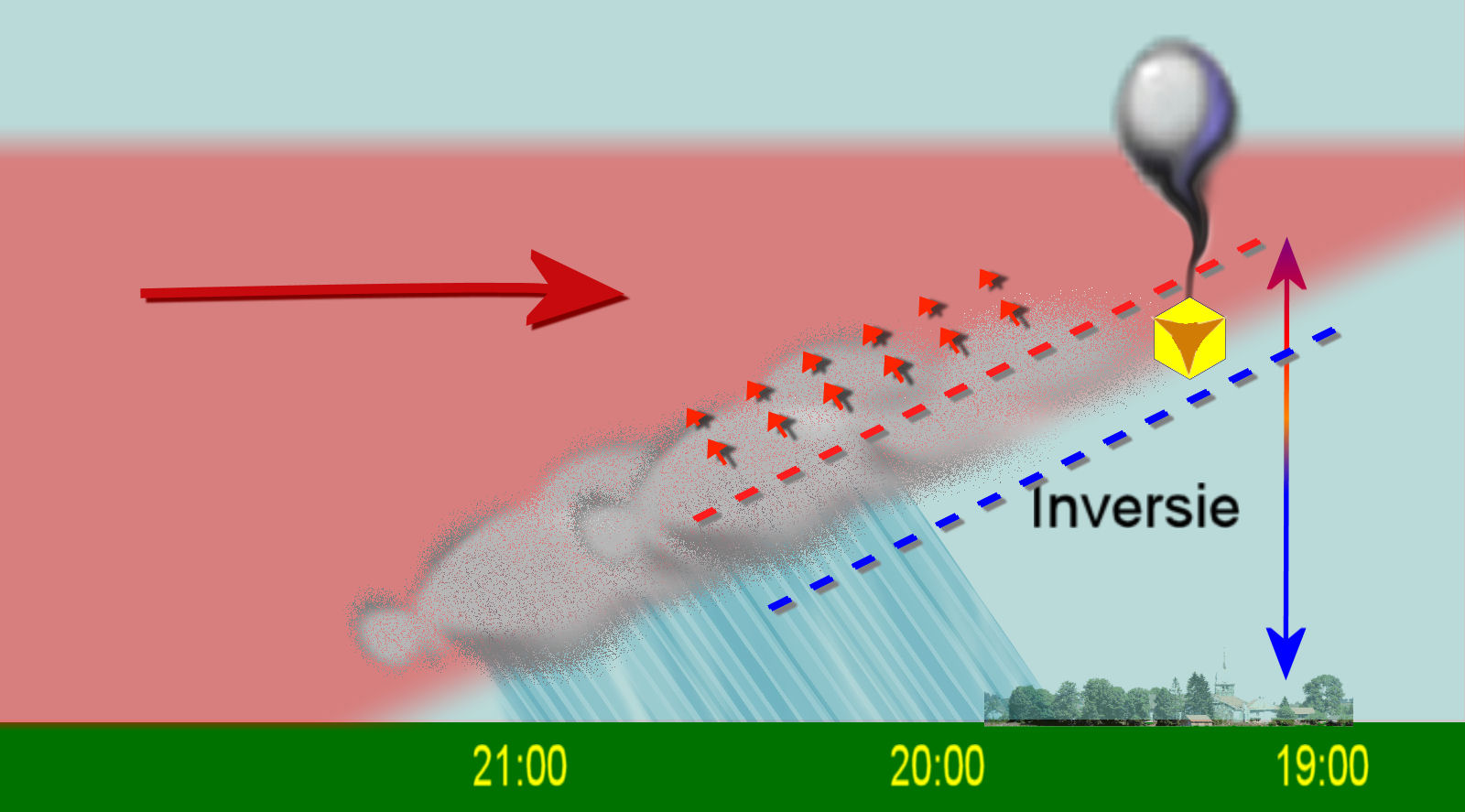

Deze modelvoorstelling geeft de veranderingen weer op
een locatie waar het regengebied passeert. Eerst ontstaat een inversie, vervolgens
neemt de bewolking toe en gaat het regenen. Kort daarop bereikt de warme luchtmassa
de grond. Later zal de temperatuur weer dalen door de nachtelijke uitstraling. Voorts: Productie inversie 23 september 1999 |

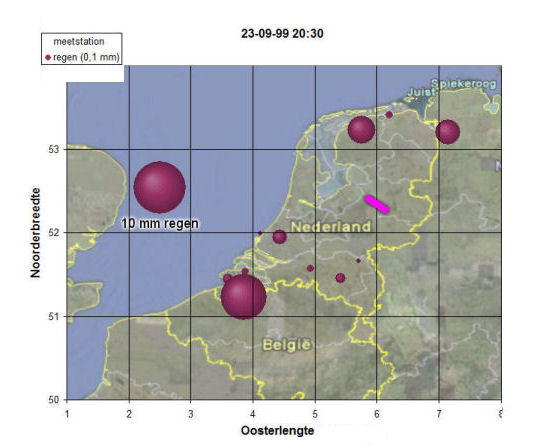

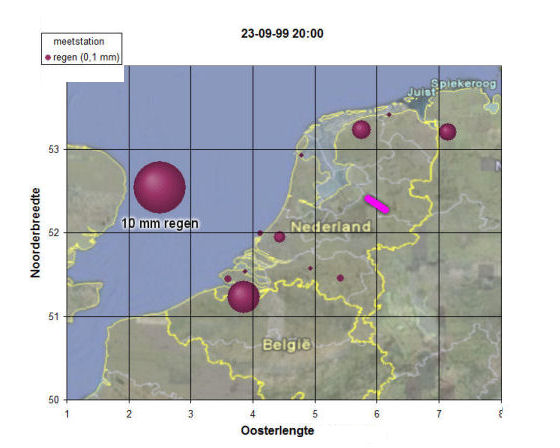

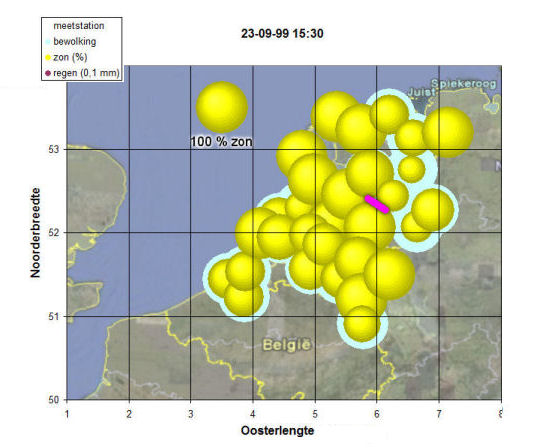

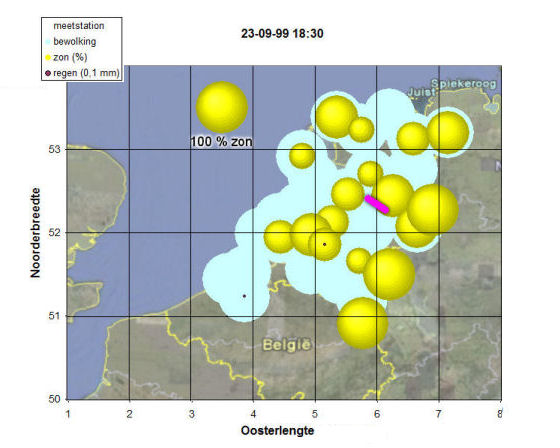

Uurgegevens KNMI-meetstations |
||
|
||
|
||
|
||
|
||
|
||
|
||
BRON: KONINKLIJK NEDERLANDS METEOROLOGISCH
INSTITUUT (KNMI). |

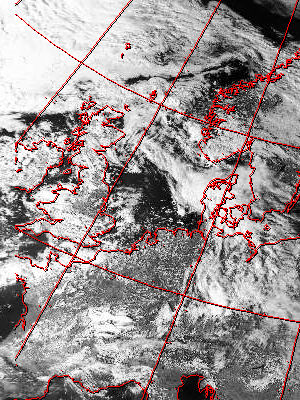

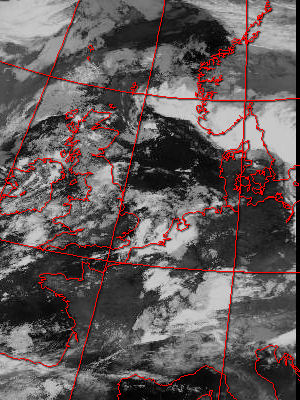

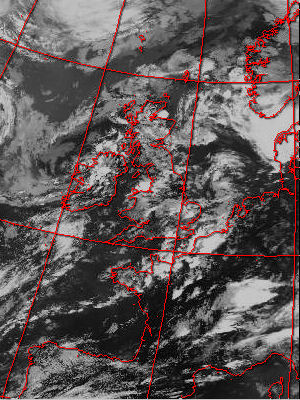

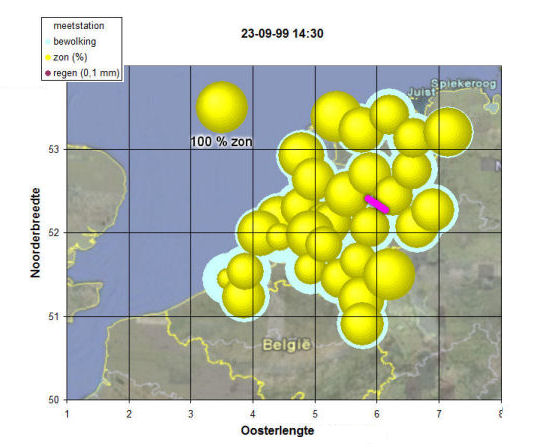

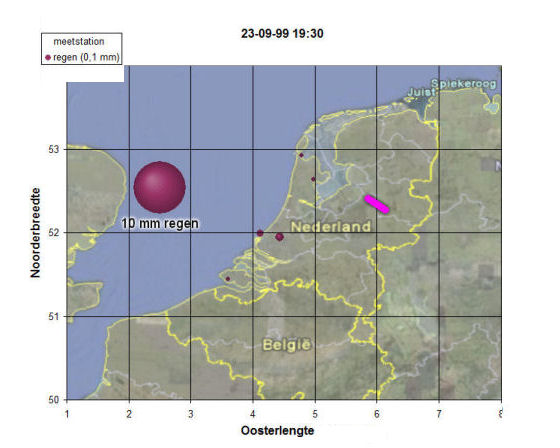

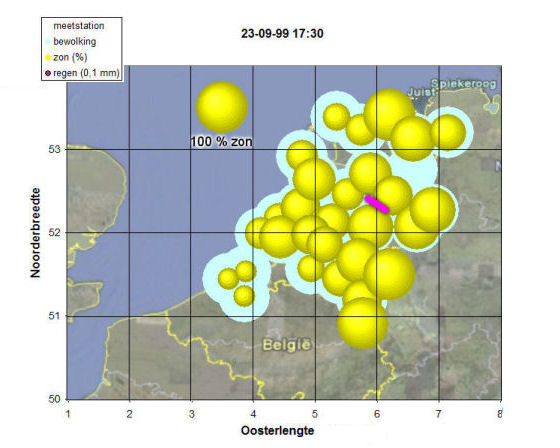

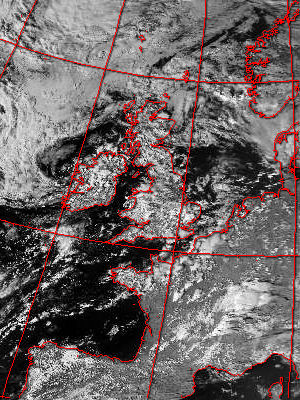

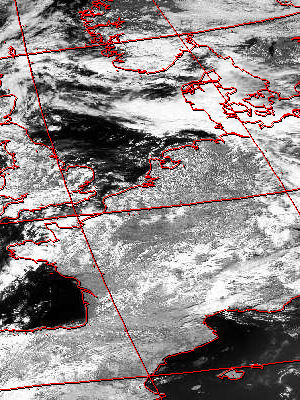

Wolkenfoto's |
||||||
|
||||||
|
||||||

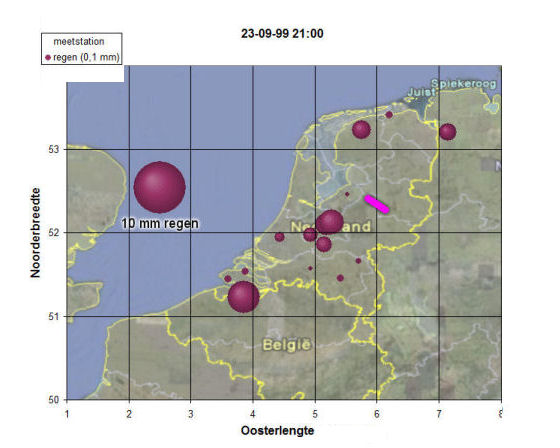

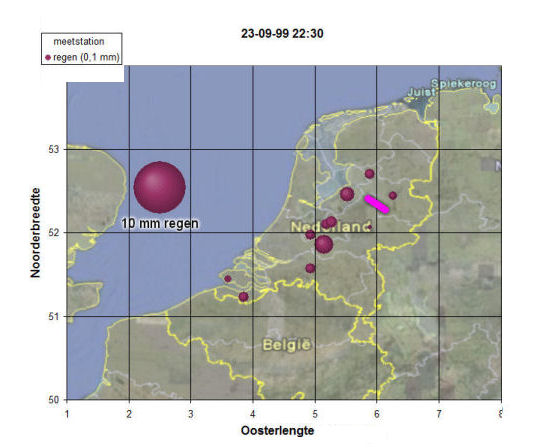

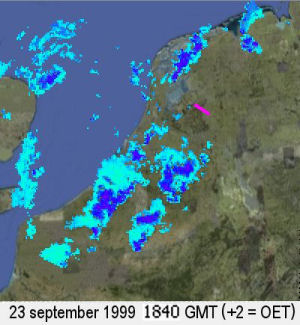

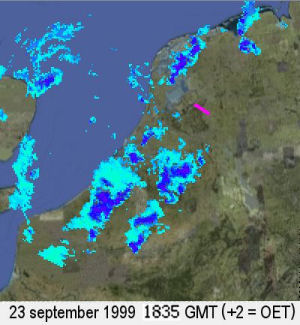

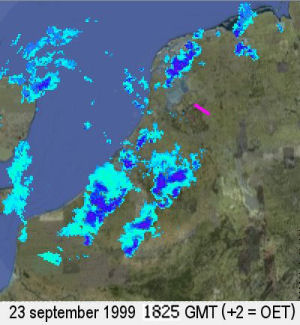

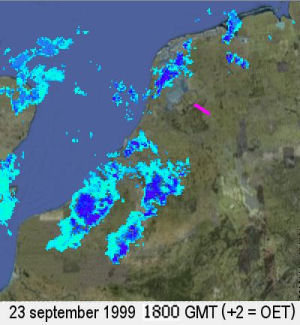

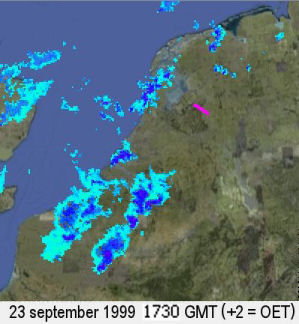

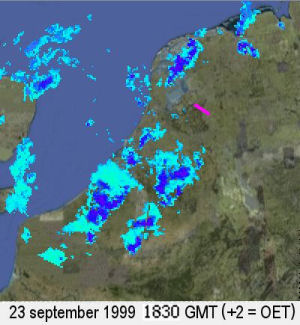

Radarbeelden |
|||||||||
|
|||||||||
|
|||||||||
Brongegevens: KNMI |
|

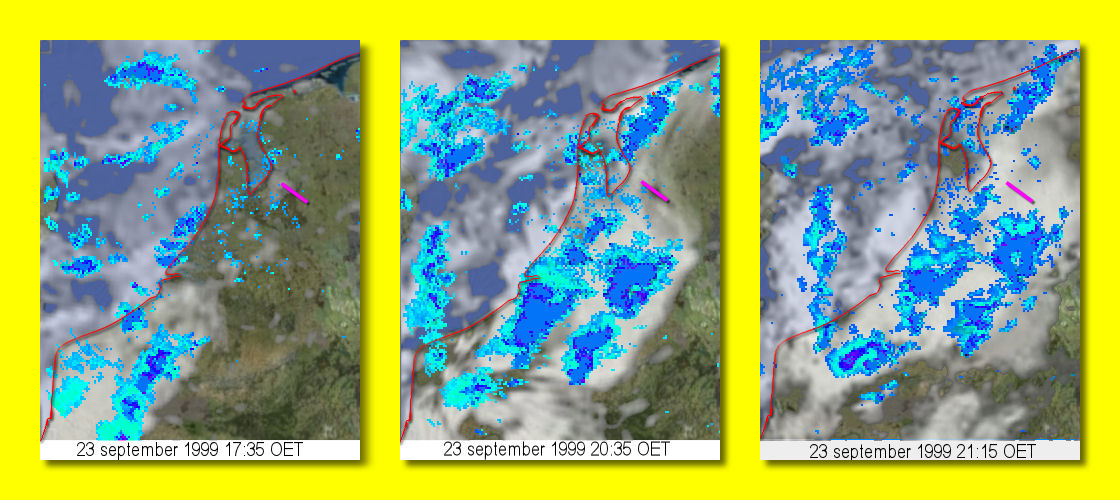

Wolkenfoto's en regenradar in combinatie. Het wolkenpatroon in de middelste weergave is een interpolatie. Voor de radarweergave zijn in deze figuren de radargegevens van De Bilt en Den Helder beide gebruikt; deze verschillen overigens onderling nauwelijks. |

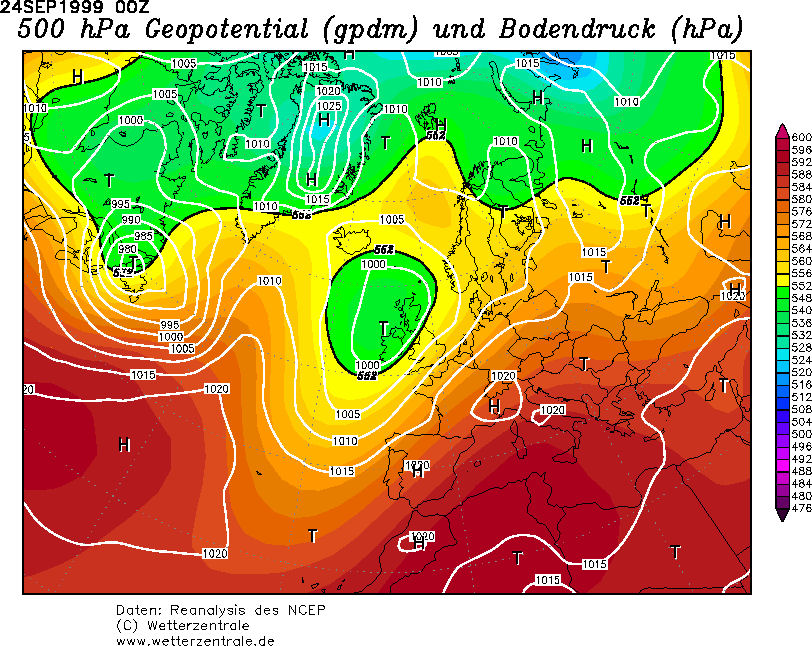

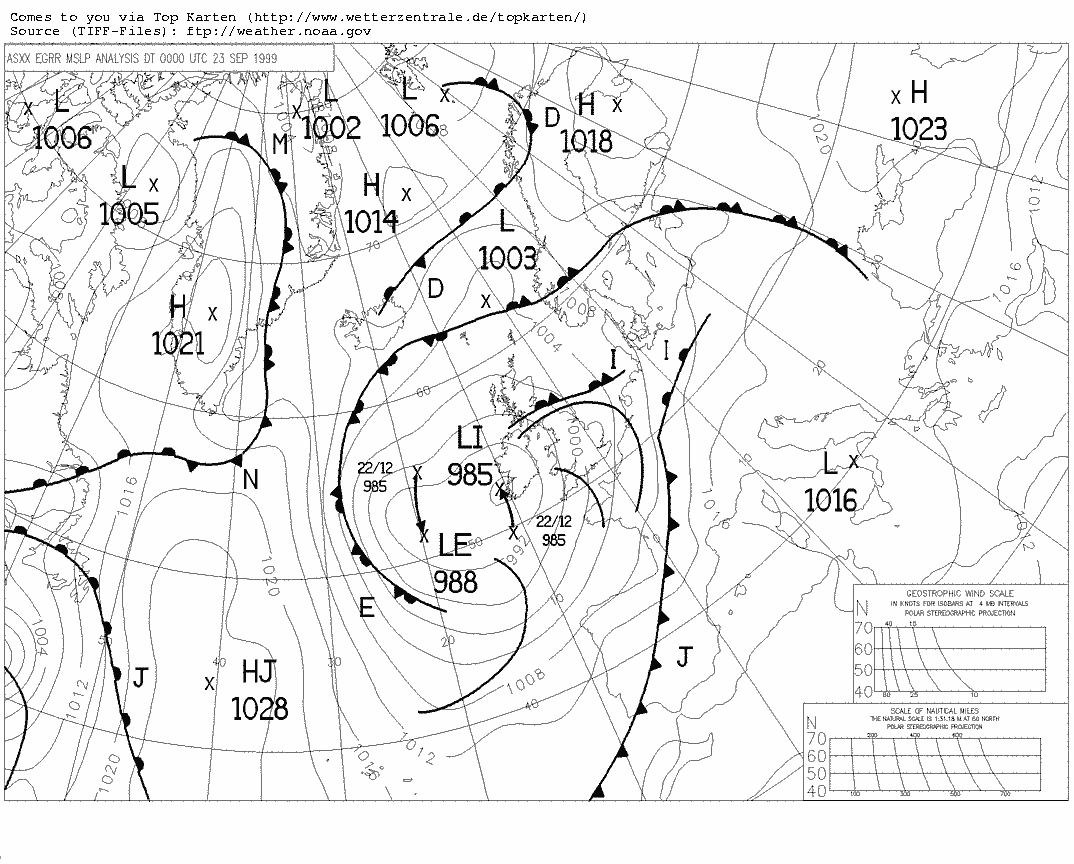

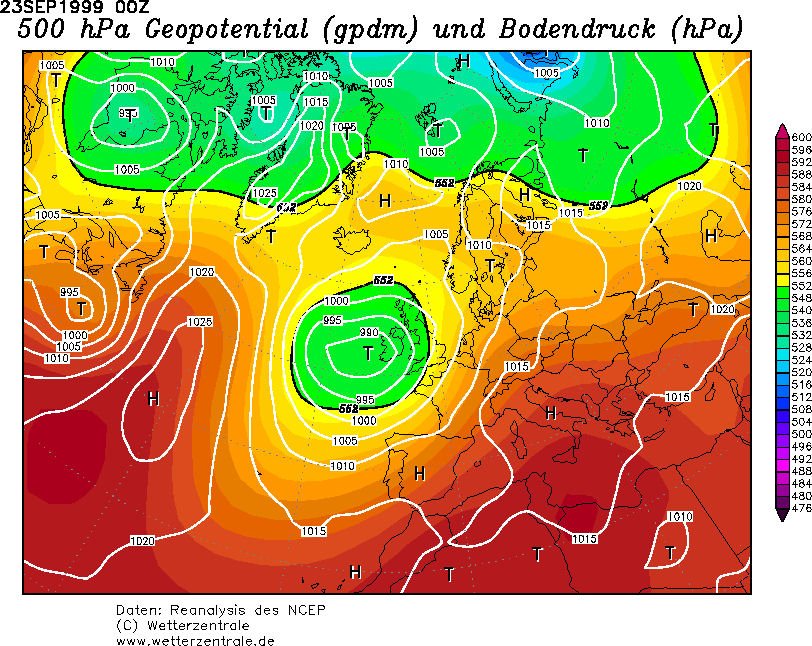

Weerkaarten |
||||||||
|
||||||||
